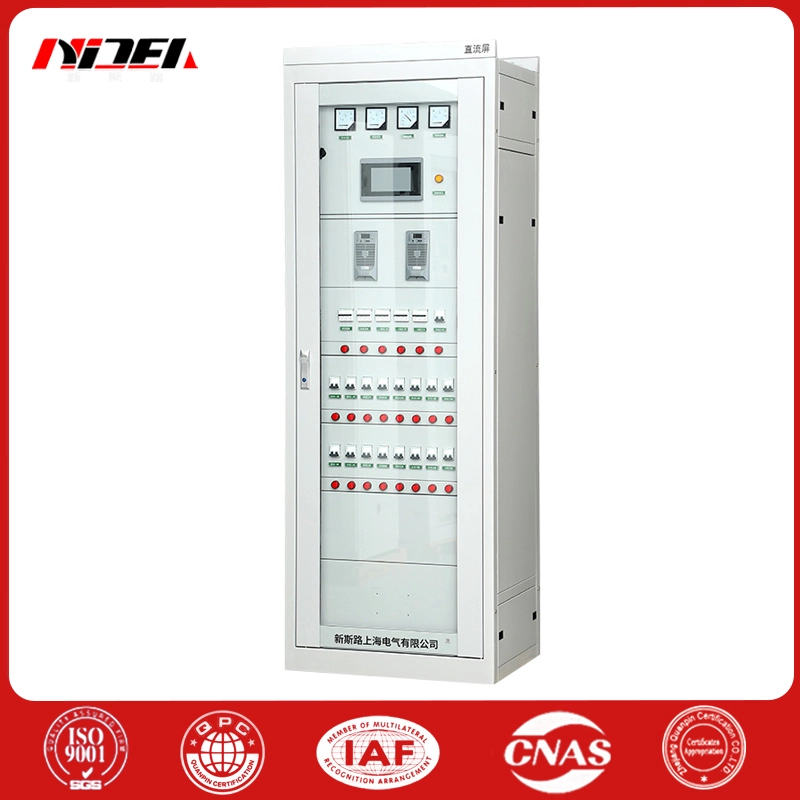

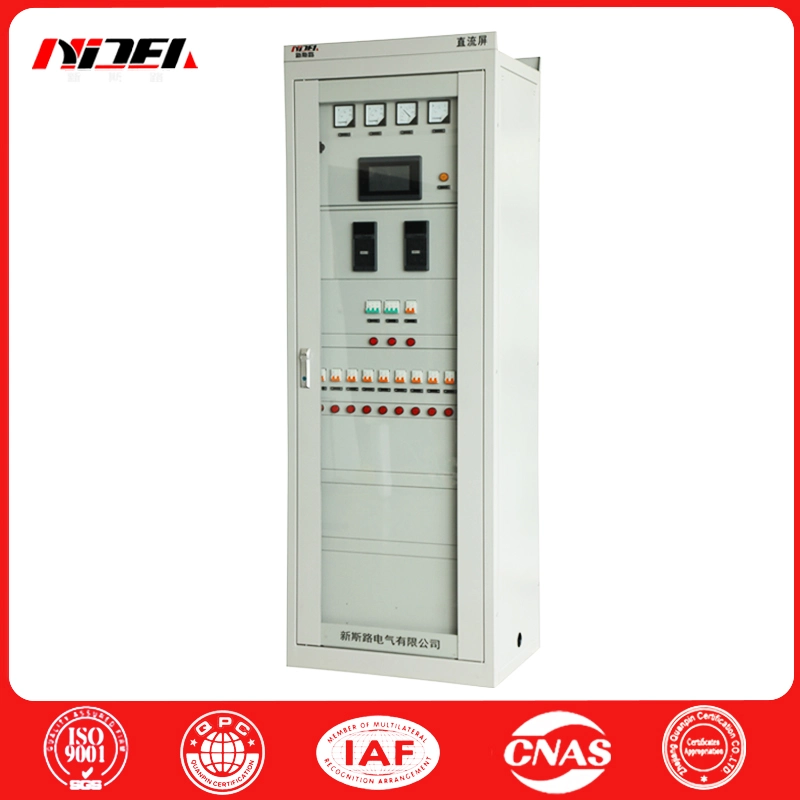

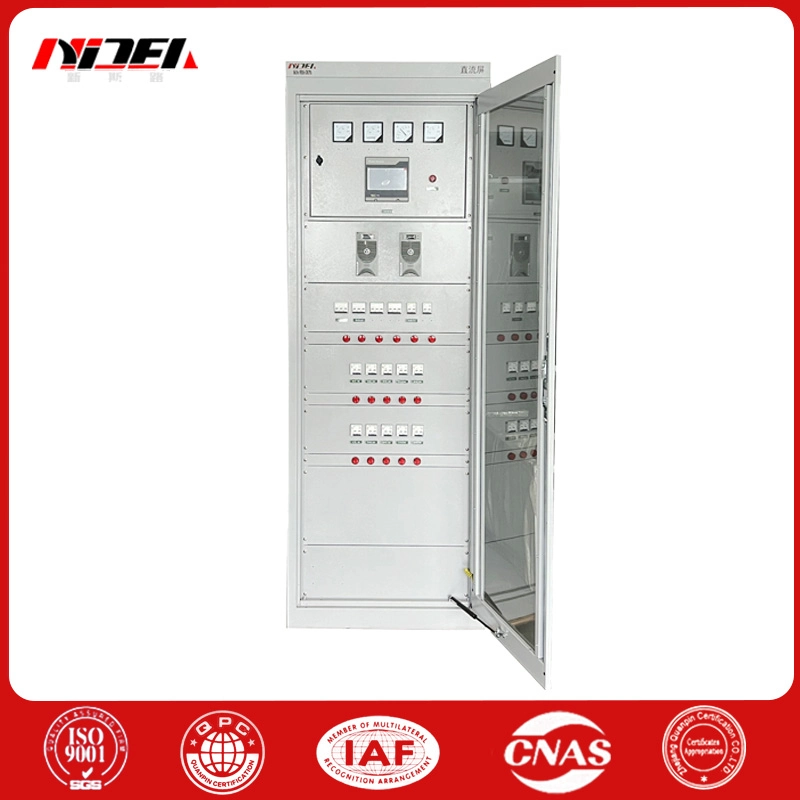

20AH-110V DC distributionspanel

NICEA 20AH-110V DC distributionspanel, som tillhör GZDW-serien av mikrodatorstyrda DC-paneler, är designad för transformatorstationer, kraftverk, industri- och gruvföretag, elektrifierade järnvägar och höghus med olika spänningsnivåer, som drift och kontroll strömförsörjning för högspänningsbrytare, reläskydd och automatiska enheter. Systemet antar ett integrerat designkoncept, som integrerar övervakningsmoduler, likriktarmoduler, isolationsövervakning, batteriinspektion, övervakning av omkopplarmängd och nedtrappningsmoduler, etc., som visar egenskaperna hos ledande teknologi, intelligent mätning och kontroll och bekväm drift. Den stöder kommunikation med värddatorn och realiserar enkelt de "fyra fjärrfunktionerna". Det är en idealisk likströmsförsörjningslösning för obevakade miljöer.

Detaljerad förklaring av funktionella egenskaper

Automatisk omkoppling av dubbelkanals AC-ingång: säkerställer kontinuerlig och stabil drift av systemet.

Bred spänningsingångsanpassningsförmåga:lämplig för en mängd olika elnätsmiljöer, speciellt för tuffa förhållanden.

Högfrekvent strömförsörjningsteknik:modulär N+1 hot backup design för att förbättra systemets tillförlitlighet.

Likriktarmodul hot plug:stöder onlineunderhåll, bekväm och effektiv drift.

Effektiv switchteknik:Laddningsmodulen antar den senaste internationella tekniken, med hög konverteringseffektivitet och låg elektromagnetisk störning.

Diversifierat övervakningsgränssnitt:LCD-skärm, pekskärm och andra alternativ tillhandahålls, med vänligt gränssnitt och intuitiv drift.

Öppet kommunikationsgränssnitt:Anslut enkelt till transformatorstation RTU eller kraftverks DCS-system.

Intelligent batterihantering:Realtidsövervakning av batteristatus, med patrullmätare, mer exakt felvarning.

Flexibilitet i isoleringsövervakning:Inbyggt eller externt isoleringsrelä/detektor för att möta olika behov.

DC-buss isolationsövervakning:Realtidsövervakning för att säkerställa systemsäkerhet.

Signalbox expansion:Stöd olycks-/varningssignallarmfunktion, konfigurerad på begäran.

Åskskydd och isoleringsskydd:Flera skyddsåtgärder för att säkerställa system- och personlig säkerhet.

Kommunikationsgränssnitt och protokoll:Tillhandahålla RS232- och RS485-gränssnitt, stödja RTU, CDT, MODBUS och andra kommunikationsprotokoll.

Systemfelsökning och förberedelse

Innan den lämnade fabriken har NICEA 20AH-110V DC distributionspanel testats och justerats fullständigt. Med tanke på de oförutsedda faktorer som kan förekomma under transporten, krävs dock en detaljerad inspektion innan formell drift. Det rekommenderas att först använda en resistiv belastning för provdrift och sedan ansluta batteriet och belastningen efter att ha bekräftat att laddarens prestanda och matarskåpets driftspänning uppfyller standarderna. Potentiometern i utrustningen har justerats enligt specifikationerna. Flytta den inte om det inte är nödvändigt. Om justering krävs, kontakta tillverkaren.

Förpacknings-, transport- och förvaringsguide

Professionell förpackning:Använd en helt sluten förpackningslåda som är fuktsäker, dammsäker och mekaniskt skadad, och batteriet är förpackat separat.

Säker transport:Undvik kraftiga vibrationer, stötar eller vändningar för att säkerställa produktsäkerheten.

Korrekt förvaring:Utrustningen bör förvaras i en ventilerad och torr miljö, borta från höga temperaturer, damm och metallpulver, och vidta åtgärder mot regn, fukt och solskydd.

Batterilagring:Placera i en torr och ventilerad miljö med en rumstemperatur som inte överstiger 25°C och en luftfuktighet som inte överstiger 70 %. Långtidsförvaring kräver regelbunden laddning och urladdning samt vaselinskydd.

Bifogade dokument

Inkluderar systemmanual, fabriksinspektionsrapport, systemdesignritningar och produktcertifikat för att säkerställa att användarna till fullo förstår och använder vår 20AH-110V DC distributionspanel.

Eftermarknadsservice och beställningsguide

Åtagande efter försäljningsservice:

Under förutsättningen att vi följer reglerna för lagring, användning, installation och säker drift, inom ett år från installationsdatumet (högst 15 månader från leveransdatum), kommer vi att tillhandahålla idrifttagning, reparation eller utbyte av delar på grund av till problem som orsakas av tillverkningskvalitet.

Beställningsanteckningar:

Definiera tydligt tillämpningsscenarier och användningsområden för utrustningen.

Ange utrustningens namn, modell, specifikationer eller krav på systemparameter.

Om det finns speciella användningsmiljöer eller tekniska krav, vänligen förklara i detalj vid beställning.

Frågor som inte omfattas ska omfattas av orderkontraktet, och frågor som inte specificeras i avtalet ska hänvisa till tillverkarens tekniska dokument.
