Högvolts AC SF6 dödtanksbrytare

Följande är en introduktion till högvolts växelström SF6 död tank strömbrytare, i hopp om att hjälpa dig att bättre förstå den. Välkommen nya och gamla kunder att fortsätta arbeta med oss och skapa en bättre framtid tillsammans!

Skicka förfrågan

Produktbeskrivning

Högvolts AC SF6-dödtanksbrytare integrerar strömbrytaren och strömtransformatorn tillsammans, och isoleringskammaren är horisontellt installerad i det jordade aluminiumhöljet. Den är utrustad med en CT26 fjädermanövermekanism. Den använder färre delar, har en enkel och kompakt layout, är robust och hållbar som helhet, uppfyller kraven för oljefri switch, har utmärkta mekaniska egenskaper och hög tillförlitlighet. Alla viktiga delar bearbetas av CNC och bearbetningscenterutrustning, och lagren är importerade internationella märkeslager (som IKO, INA, SKF, etc.), med en mekanisk livslängd på upp till 10 000 gånger. Den är lämplig för trefas AC 50 Hz utomhus högspänningsställverk och kan användas för styrning och skydd av 72,5 (126) kV kraftöverföring och transformationssystem; den kan också användas för kontaktbrytare och öppning och stängning av kondensatorbankar.

Produktstruktur

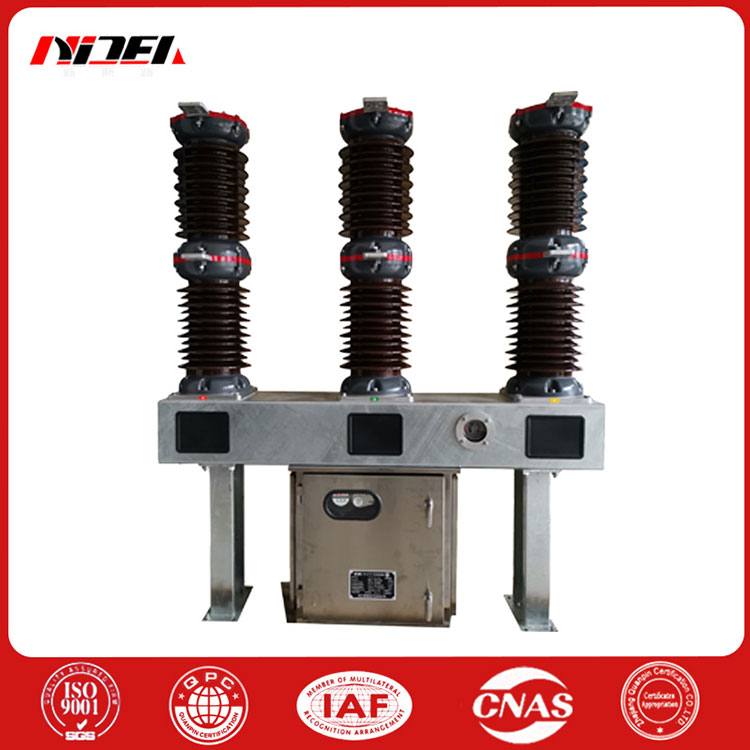

Högvolts SF6-dödtanksbrytare antar en trefasig porslinskolonn enkelbrytningsstruktur, och tre faser är utrustade med en fjädermanövermekanism, som är centralt anordnad och trefasdriven, så utseendet är nytt och utsökt. Strömbrytaren använder SF6-gas som isolering och ljusbågssläckningsmedium. Under drift är strömbrytarens trepoliga SF6-gas ansluten, och tryck- och densitetsförloppet övervakas av ett densitetsrelä av pekartyp. Eftersom självenergibågssläckningsprincipen har antagits och strömbrytarens rörelsesystem är optimerat, förbättras den mekaniska effektiviteten effektivt.

Produktegenskaper

1. Utmärkt brottprestanda och lång elektrisk livslängd;

2. Monteringsramen och stödet är gjorda av högkvalitativa stålplåtar som är böjda som en helhet. Ytbehandlingen är helt varmförzinkad. Alla exponerade fästelement är gjorda av höghållfasta material och varmförzinkade eller rostfria standarddelar används. Mekanismlådans skal är gjord av rostfritt stål, så produkten har utmärkt korrosionsbeständighet;

3. Hög mekanisk tillförlitlighet och kan användas ofta;

4. På grund av den inneboende höga isoleringshållfastheten hos svavelhexafluoridgas och den optimala kontaktrörelsen hos strömbrytaren bryter strömbrytaren den kapacitiva strömmen utan återtändning;

5. Den yttre isoleringsnivån är hög, den yttre isoleringen är utformad med ett stort krypavstånd, krypförhållandets avstånd är &31mm/kV, och föroreningsmotståndet är utmärkt. Den kan också fungera säkert i tuffa miljöer;

6. Stark strömförande kapacitet: Temperaturstegringstestet utförs vid 1,2 gånger märkströmmen på 3150A, det vill säga 3780A, och det finns fortfarande en stor marginal för temperaturökning vid varje punkt;

7. Produktens övergripande utseende och struktur är kompakt, och installation och felsökning på plats är bekvämt, med låg underhållsbelastning.

Tekniska parametrar

Mekaniska justeringar för högvolts AC SF6-dödtanksbrytare visas i tabellen nedan.

INGA.	Namn		Enhet	Parameter
1	Mittavstånd mellan brytarens poler		mm	1750
2	Rörligt kontaktslag		mm	120
3	Rörlig kontaktkontaktslag		mm	251
4	Strömbrytare fas-till-fas driftlänkslag (ackordlängd)		mm	1102
5	Öppningshastighet		m/s	4,2-5m/s
6	Stängningshastighet		m/s	2,2-3m/s
7	Öppettid		ms	w40
8	Stängningstid		ms	W100
9	Öppettid		ms	w60
10	Stängning-öppningstid		ms	w80
11	Stängning-stängningstid		ms	300
12	Trefasig öppningsasynkronism		ms	w2
13	Tre-fas stängning asynkronism		ms	w3
Huvudsakliga tekniska parametrar för mekanismen
INGA.		Namn	Enhet	Parameter
1		Hjälpkretsspänning	V	DC220DC110
2		Öppnings- och stängspolens spänning/ström	V/A	DC110/4; DC220/2
		Märkspänning	V	DC220, AC220/DC110, AC110
3		Energilagringsmotor normalt arbetsspänningsområde	V	85%~110%
		Driva	W	600
4		Motorns energilagringstid	s	w15
5		Värmare och belysningskretsspänning	V	AC220V
6		Hjälpomkopplarens märkspänning	V	DC220V. AC220V
7		Hjälpomkopplarens märkström	A	10
8		Antal hjälpbrytarkontakter		10 normalt öppna + 10 normalt stängda

Högvolts AC SF6 dödtanksbrytare Huvudsakliga tekniska parametrar

INGA.	Namn	Enhet	Parameter
1	Märkspänning	kV	126
2	Att jorda		K-230
2	Nominell effektfrekvens tål spänning (1min) Mellan brytare	kV	K-265
	Att jorda		K • 550
3	Nominell elektrisk impuls tål spänning Mellan brytare		K • 630
4	Strömfrekvensen motstår spänningen för SF6-gas vid noll övertryck (5 min)		K • 95
5	Nominell frekvens	Hz	50
6	Märkström	A	3150
7	Första öppningskoefficienten		1.5
8	Nominell kortslutningsbrytström		40
9	Märkkortslutningsström (toppvärde)		100
10	Nominell kortslutning tål ström	kA	40
11	Nominell toppmotståndsström		100
12	Nominell kortslutningslängd	s	4
13	Nominell brytström i otakt	kA	10
14	Närzonsfelbrytningsström	kA	90 % s., 75 % s
15	Nominell linjeladdningsbrytström	A	31.5
16	Bedömd operationssekvens	M Q	O-0,3s-CO-180s-CO
17	Huvudkretsresistans	M Q	O-0,3s-CO180s-CO
18	Nominellt svavelhexaoxidgastryck (20°C övertryck)	Mpa	0.5
19	Larm/minsta funktionstryck (20 bar övertryck)	Mpa	0,45 ±0,03
20	Sf6 gas årlig läckagehastighet		<0,5 %
21	Gasens fukthalt (V/V)		^150x10-6
22	Mekaniskt liv	Tider	10000
23	Radiostörningsnivå	mV	W500
	Blod. Mellan frakturer		3906/3150
24	Krypavstånd
	Att jorda		3906/3150
25	Vikten av varje SF6 gasfylld	kg	15
26	Vikt av varje effektbrytare	kg	2200

Obs: Yttre isolering korrigeras enligt höjdkorrigeringsfaktorn K: 2000m över havet, K = 1,13; 3000m över havet, K = 1,28
