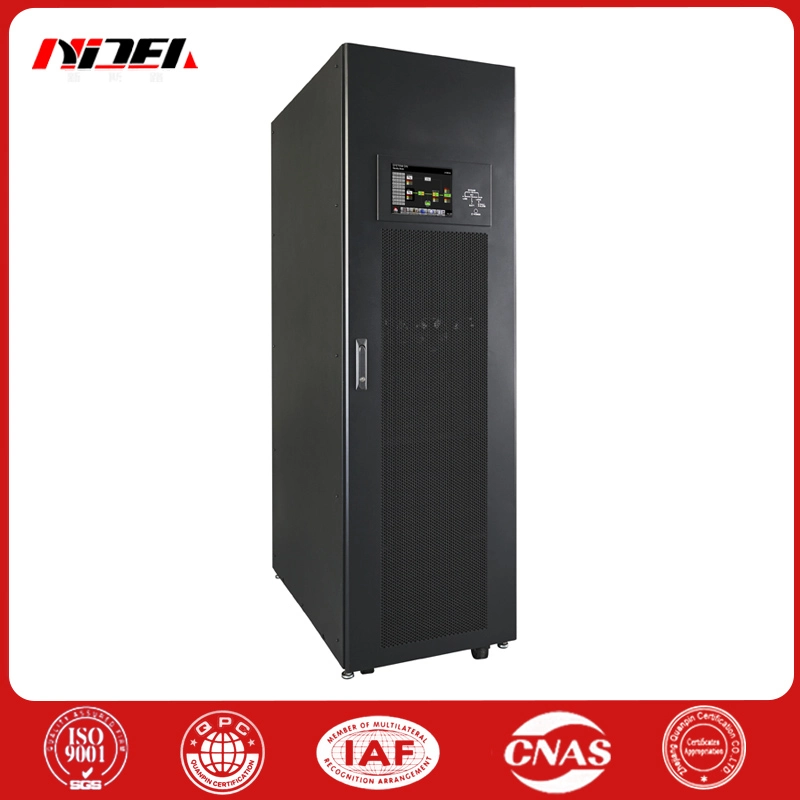

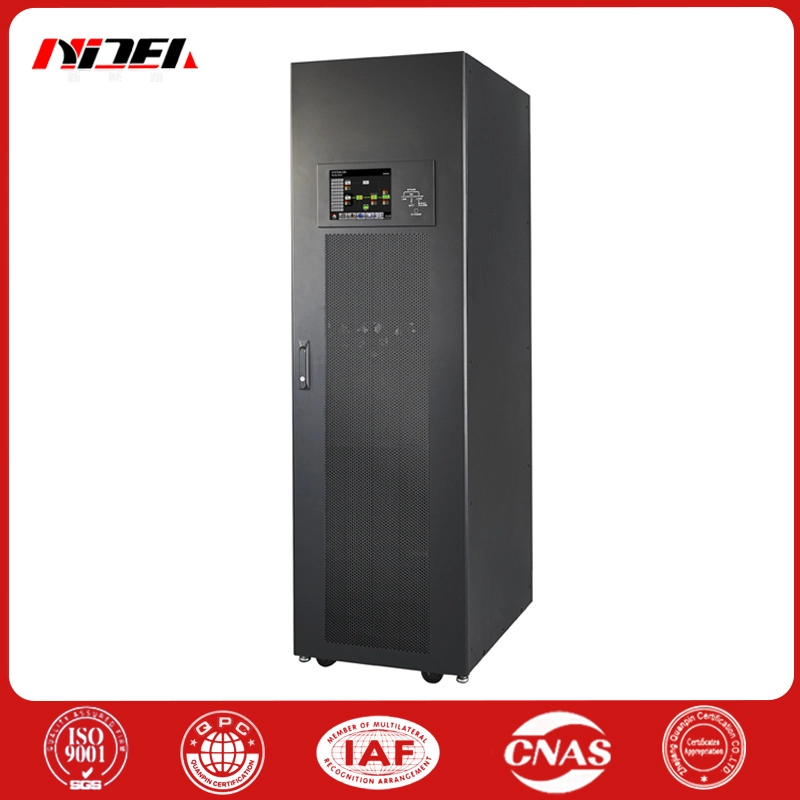

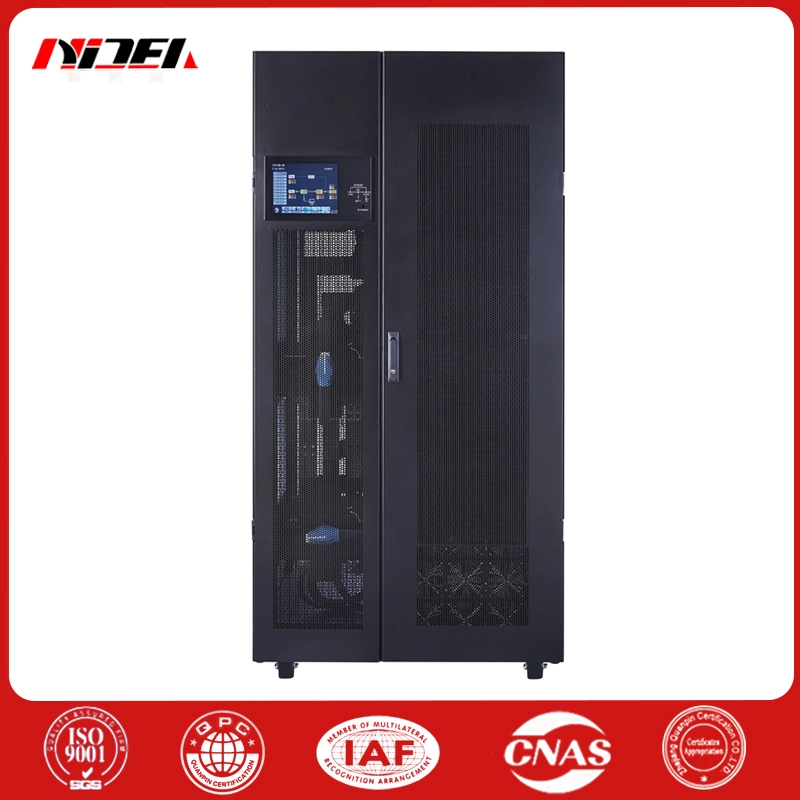

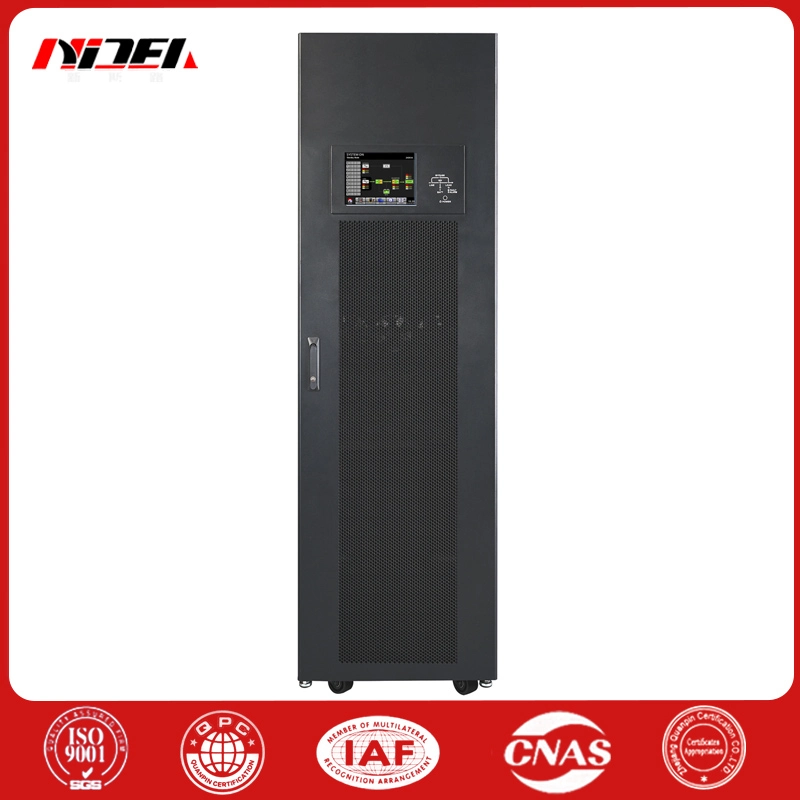

N+X modulär UPS

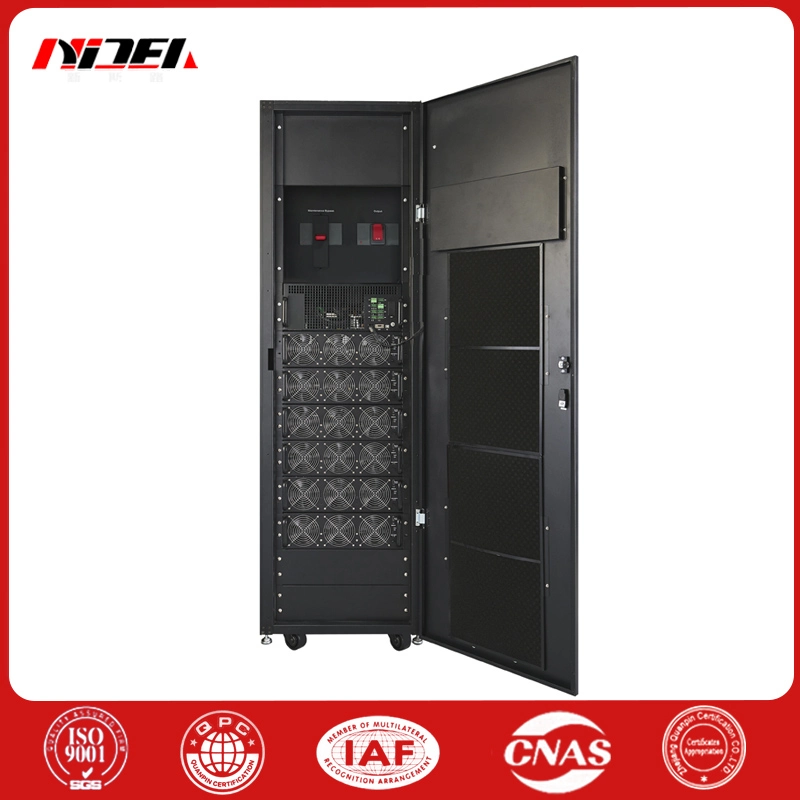

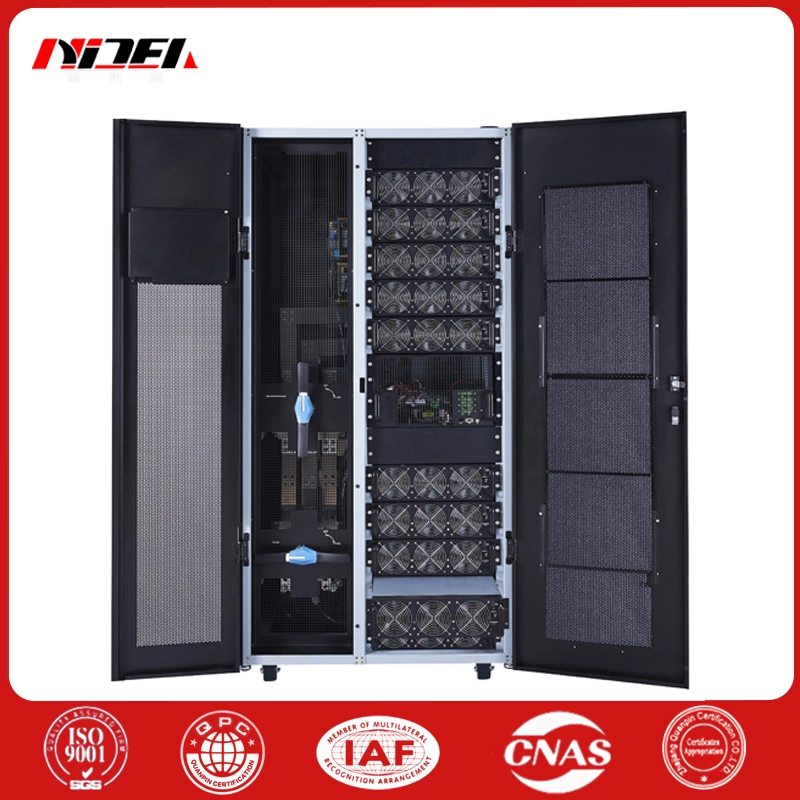

N+X modulär UPS, strömmodul 20/30KVA/3U, enkelskåp stöder upp till 10 ström moduler parallellt upp till 300KVA, enstaka skåp kan parallellkopplas upp till 4, och den maximala effekten är 1200KVA. Varje kraftmodul har en oberoende DSP styrenhet. När en strömmodul går sönder kopplas den automatiskt från från systemet och systemet kan fortsätta att fungera.

Modular UPS använder en dubbelkonvertering online struktur, inklusive likriktare, växelriktare, laddare, styrkrets, ingång och strömbrytare för utgång och batterikontakt. Kompensation för ineffektfaktor, etc. Alla moduler kan hot-swap online för att ge den högsta nivån av tillgänglighet och underhållbarhet.

Ett kontrollmodulfel kommer inte att påverka den normala driften av systemet. Styrmodulen kan bytas ut online med hot-swap, och parallellkopplingen av strömmodulen är också styrs centralt av kontrollmodulen. Det körs enligt unified parallella parametrar. Ett strömmodulfel kan automatiskt lämna parallellen utan att skada hela det parallella systemet.

Det modulära UPS-systemet använder en oberoende statisk bypass-modul och använder inte flera statiska bypass-strukturer till undvika överbelastningsskador orsakade av ojämn ström av flera bypass när växla till bypass. Modulens utspänningsnoggrannhet är parallell anslutningen är ±1 % och den parallella cirkulationsströmmen är <1 %.

Den statiska bypass-modulen innehåller endast statisk omkopplare för bypass, men inte den statiska omkopplaren för huvudkretsen produktion. Därför kommer det inte att orsaka när den statiska bypass-modulen byts ut systemet ska stängas av eller bytas till manuell underhållsbypass. Online hot-swap-byte kan uppnås i batteriläge.

Funktioner och fördelar med N+X modulär UPS:

N+X modulär UPS har hög total effektivitet, med högsta verkningsgrad över 96 %, och systemeffektiviteten är större än 95 % när belastningen är över 30%;

Den stöder intelligent modulsömn funktion, som kan förbättra den totala effektiviteten under lätta belastningsförhållanden;

Ultrabred inspänning och frekvens område, brett inspänningsområde: 138-485V;

Brett ingångsfrekvensområde: 40-70Hz, anpassning till hårda elnätsmiljöer och förlänger batteriets livslängd;

Antalet batterier är justerbart, stöder 30-40 batterier. När det finns ett batterifel, efter att ha tagit bort misslyckat batteri kan de återstående batterierna fortsätta att reservera ström för system:

N+X modulär UPS modulär redundant reservdelsdesign, ingen enskild felpunkt;

Alla strömmoduler stöder online hot swap, lätt att bygga ut och underhålla, hela maskinens strömförsörjning, fläkt och viktigt kommunikationssignaler antar redundant design, högre tillförlitlighet;

Utgången PF kan nå 1, 11% mer belastning än traditionell UPS;

Distribuerad kontroll + centraliserad schemaläggning, DSP i kraftmodulen är ansvarig för kontrollen, energin styrenhet ECM ansvarar för schemaläggning, funktionell frånkoppling, reducering logisk komplexitet;

Centraliserad bypass-design, bypass-modul inbyggd oberoende DSP-kontroll, pluggbart underhåll

Ersättning, stark slagtålighet, undvika impedansobalans mellan flera lågeffekts statiska bypass som orsakar ojämn ström.

N+X modulär UPS-applikationsomfång:

Tillämpas på IDC (Internet Data Center), modulärt databeräkningscenter, ISP (Internet Service Provider), telekommunikation osv.

Kontakta oss för mer detaljerad information information kommer vi att förse dig med mer detaljerade tekniska dokument och tillfredsställande offerter.
