Huvudfunktioner för 48V DC-matarpanel

Fördelning av strömförsörjning: Fördela48V likströmfrån DC-strömförsörjningssystem (som likriktare, batteripaket, etc.) till flera enheter eller grenar som behöver DC-strömförsörjning för att säkerställa att varje enhet får stabil och pålitlig DC-strömförsörjning.

Skyddsledning: Panelen är vanligtvis utrustad med skyddsanordningar som likströmsbrytare och säkringar. När en gren har en överbelastning, kortslutning eller andra fel, kan den automatiskt stänga av strömförsörjningen till den felaktiga grenen för att skydda säkerheten för utrustning och ledningar och förhindra att felet expanderar och påverkar hela likströmsförsörjningssystemet.

Övervakning och kontroll: Vissa 48V DC-matarpaneler har övervakningsfunktioner som kan övervaka parametrar som DC-bussspänning och grenström i realtid och ladda upp denna information till övervakningssystemet så att drift- och underhållspersonal kan förstå driftstatusen för utrustning i tid, och kan också realisera fjärrkontroll av mataromkopplaren.

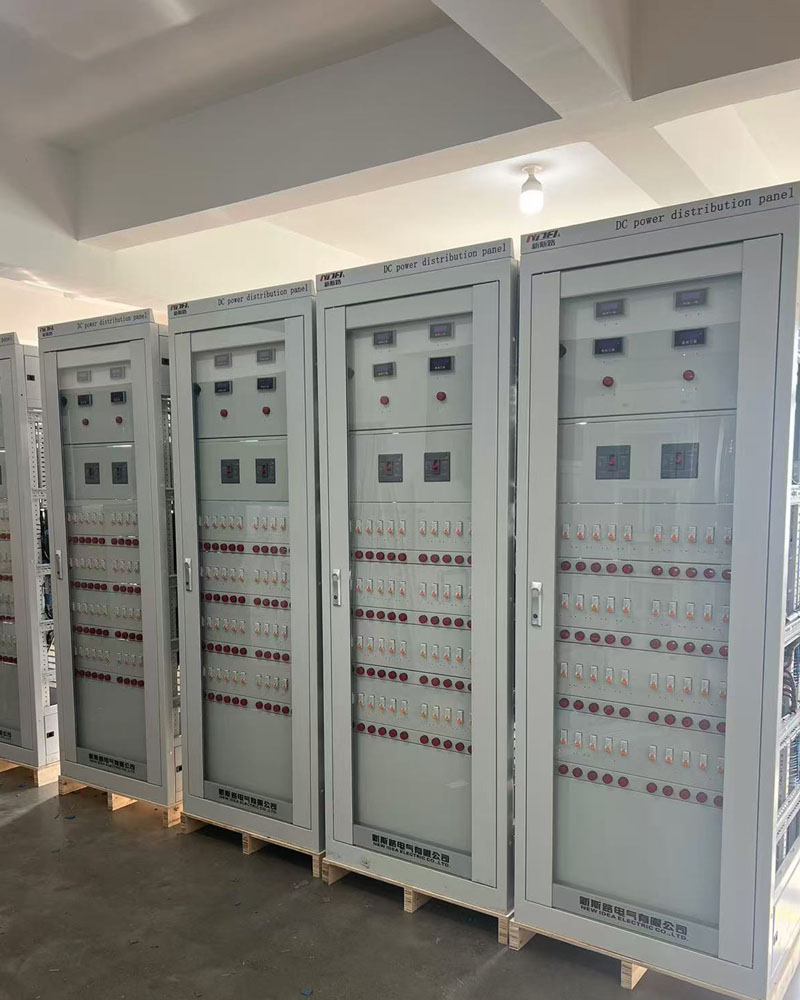

Grundläggande sammansättning av matarpanel

Skärmkropp: Som skalet på utrustningen är den vanligtvis gjord av metallmaterial med god elektromagnetisk skärmningsprestanda och mekanisk styrka. Den används för att installera och fixa interna elektriska komponenter och ge skydd och stöd.

DC-ingångsomkopplare: Huvudströmbrytaren som förbinder DC-bussen och matarpanelen används för att styra strömtillförseln för hela matarpanelen. När matarpanelen behöver inspekteras eller underhållas kan strömmen stängas av genom att trycka på strömbrytaren.

DC voltmeter: Används för att mäta och visa DC-bussens spänningsvärde så att drift- och underhållspersonalen intuitivt kan förstå spänningsstatusen för DC-strömförsörjningssystemet.

DC-strömförsörjningsisoleringsövervakningsanordning: Realtidsövervakning av DC-systemets isoleringsstatus, när isolationsreduktion eller jordningsfel uppstår, avges en larmsignal för att säkerställa säker drift av DC-systemet.

Modulär matarenhet: Plug-in-modulstrukturen består av en DC-matarströmbrytare, en läckström CT, en signallampa och en informationsinsamlingstavla. Varje modul motsvarar en matargren, och har loop on-off styrning och överbelastnings- och kortslutningsskydd, samt funktionerna att samla in och ladda upp matarenhetens informationsstatus.
