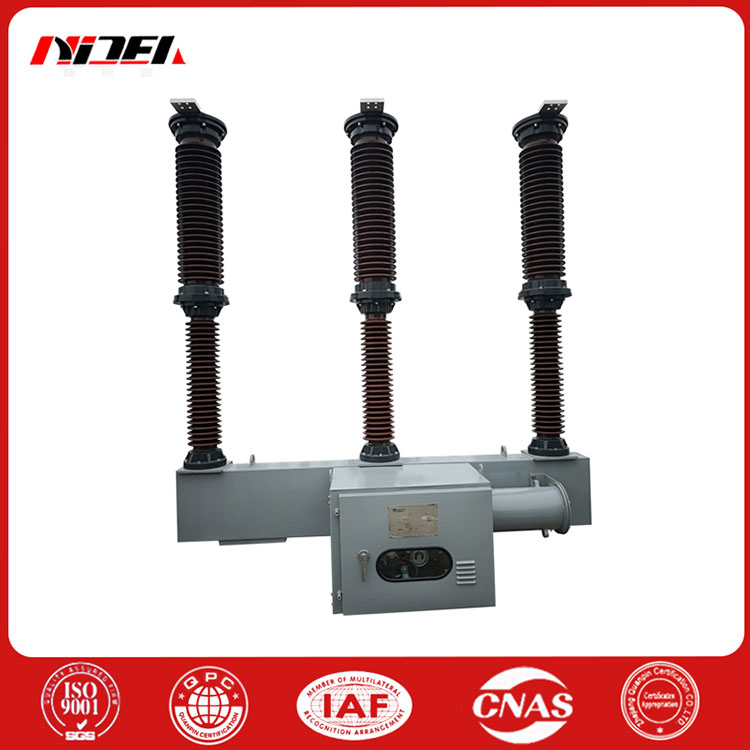

Keramisk pelare högspänningsströmbrytare
Som en professionell och högkvalitativ tillverkare av högspänningsbrytare för keramiska pelare kan du vara säker på att köpa högspänningsbrytare för växelström från vår fabrik. Vi kommer att ge dig den bästa servicen efter försäljning och snabb leverans.
Keramisk pelare högspännings växelströmsbrytare är utrustad med CT20 fjädermanövermekanism, antar självbågssläckningsprincip och har enkelbrytningsstruktur. De tre polerna på varje strömbrytare är installerade på en ram för att realisera trefas mekanisk koppling genom transmissionsmekanism. Den elektriska kontrollen kan realisera fjärr- och lokaldrift.
De viktigaste tekniska parametrarna för produkten
Art.nr LW36-72.5
1 Märkspänning kV72,5
2 Märkström A 1250 3150
3 Märkkortslutningsbrytström kA 31,5
4 Nominell korttidsmotståndsström kA31.5 (4s)
5 Nominell toppmotståndsström kA 80
6 Nominell blixtimpuls tål spänning kV brott 350+60 till jord 350
7 Märk 1 min effektfrekvens tål spänning kV brytning 160+42 till jord 160
8 Mekanism modell CT20 fjädermanövermekanism
Keramisk pelare högspännings växelströmsbrytare produktprestandafunktioner
1Utmärkt brottprestanda
2Lång elektrisk livslängd
3Pålitlig isoleringsprestanda
4Lång mekanisk livslängd
5 Säker och pålitlig drift, låg underhållsbelastning
Keramiska pelare högspännings växelströmsbrytare huvudsakliga tekniska parametrar
| Märkspänning | NAMN | NUITV | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Nominell frekvens | Hz | 50 | 50 | 50 | 50 | ||||||||
| Märkström | A | 125 031 504 000 | 20 003 150 | 4000 | 31 504 000 | ||||||||
| Märk brytström | kA | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Märkstängningsström | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Bedömd korttidsmotstå ström och varaktighet | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Nominell toppmotståndsström | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Närzonsfelbrytningsström | kA | lex 90%le x75% | |||||||||||
| Nominell brytström i otakt | kA | lex 25 % | |||||||||||
| Krypavstånd | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Bryta | kV | 160+42 | 315 | 395+145 | |||||||||
| Torrtest | Att jorda | kV | 160 | 275 | 460 | ||||||||
| 1 minuts effektfrekvens tål spänning | Mellan elektroderna | kV | 160 | 275 | alla | - | |||||||
| 1 minuts effektfrekvens tål spänning | Bryta | kV | 160+42 | 275 | 395+145 | ||||||||
| Våttest | Att jorda | kV | 160 | 275 | 460 | ||||||||
| Mellan elektroderna | kV | 160 | 275 | 一 | 一 | ||||||||
| Bryta | kV | 410 | 650/750 | 950+206 | |||||||||
| Nominell blixtimpuls tål spänning | Att jorda | kV | 350 | 550/650 | 1050 | ||||||||
| Mellan elektroderna | kV | 350 | 550/650 | 一 | - | ||||||||
| 5-minuters noll manometertryck effektfrekvens tål spänning | 5-minuters noll manometertryck effektfrekvens tål spänning | kV | 84 | 95/124 | 189 | 189 | |||||||
| Stängningstid | Stängningstid | ms | <150 | w150 | 50 | w100 | |||||||
| Öppettid | Öppettid | ms | w30 | w30 | w30 | w25 | |||||||
| Paustid | Paustid | ms | w60 | w60 | w60 | w60 | |||||||
| Stängning och öppettider | Stängning och öppettider | ms | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Drifttidsskillnad | Drifttidsskillnad | Separation | ms | w2 | w2 | w2 | w2 | ||||||
| Mellanpol | Mellanpol | kombination | ms | w4 | |||||||||
| Nominell återförslutningsdriftcykel | Nominell återförslutningsdriftcykel | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Gasmärkt tryck | Gasmärkt tryck | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| SF6 gaslarm/låstryck | SF6 gaslarm/låstryck | MPa | 0,45/0,40, 0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0,5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M Q | W50 | w45 | w45 | w42 | |||||||||
| Fjädermanövermekanism | Fjädermanövermekanism构 | Fjädermekanism eller hydraulisk mekanism | Hydraulisk eller pneumatisk | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
