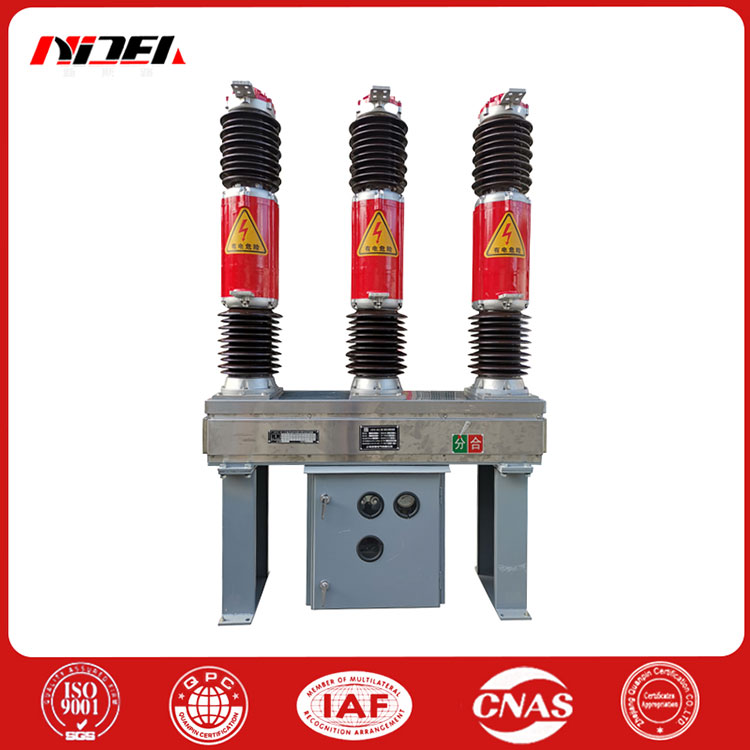

Utomhus högspänning AC SF6 effektbrytare

LWD-252/4000-50 Utomhus högspänning AC SF6 kretsbrytare är en utomhusprodukt, lämplig för AC 50Hz, maximal spänning 252kV elnät med en höjd på högst 2000 meter, en omgivningstemperatur på inte mindre än -30°C , och en föroreningsnivå på högst IV. Den används för att stänga av märkström, felström eller omvandlingsledning för att uppnå kontroll och skydd av kraftsystemet. Den kan också användas som en anslutningsströmbrytare.

Denna produkt använder SF6-gas som ljusbågssläcknings- och isoleringsmedium, antar den mest avancerade internationella självenergibågssläckningstekniken och är utrustad med en ny fjädermekanism. Den har egenskaperna för lång elektrisk livslängd, låg driftseffekt, lågt brus och hög tillförlitlighet. Den har en enkel struktur, liten storlek och en lång underhållscykel. I den nuvarande processen med att kraftutrustning tenderar att vara oljefri och med stor kapacitet, kan den helt ersätta importerade produkter av samma typ.

Strukturella egenskaper

Utomhushögspänningen AC SF6 kretsbrytare antar en trefas porslinkolonn enkelbrytningsstruktur, varje fas är utrustad med en fjäderdriftsmekanism och de tre faserna är elektriskt kopplade, så utseendet är nytt och utsökt. Strömbrytaren använder SF6-gas som isolerings- och ljusbågssläckningsmedium, och använder ett densitetsrelä av pekare för att övervaka dess tryck- och densitetsförlopp. På grund av principen om självenergibågssläckning, när strömbrytarens rörelsesystem är optimerat, förbättras den mekaniska effektiviteten effektivt och driftarbetet minimeras.

Utmärkt brottprestanda och lång elektrisk livslängd.

Varje pol på den utomhus högspänningsbrytaren AC SF6 är installerad på en mekanismlåda, som är centralt installerad på foten. Det finns fjädermanövermekanismer och elektriska styrenheter i lådan. Mekanismens utgångsstång är ansluten till vevarmen. Ytan på mekanismlådans fäste antar varmförzinkningsprocess, fästelementen är varmförzinkade och mekanismlådans hölje är gjord av rostfritt stål. Därför har produkten utmärkt korrosionsbeständighet. Hög mekanisk tillförlitlighet och kan användas ofta.

På grund av den inneboende höga isoleringshållfastheten hos svavelhexafluoridgas och den optimala kontaktrörelsen hos strömbrytaren bryter strömbrytaren kapacitiv ström utan återtändning.

Den yttre isoleringsnivån är hög, den yttre isoleringen är utformad med ett stort krypavstånd, och föroreningsbeständigheten är utmärkt.

Stark strömbärande kapacitet: temperaturökningstestet utförs vid 1,2 gånger märkströmmen på 4000A, och det finns fortfarande en stor marginal för temperaturökningen vid varje punkt.

Produktens övergripande utseende och struktur är kompakt, installationen och felsökningen på plats är bekväm och underhållsbelastningen är liten.

Utomhus högspänning AC SF6 kretsbrytare tekniska parametrar

Utomhus högspänning AC SF6-strömbrytare Huvudsakliga tekniska parametrar

1. Vikt M: 4500kg (med gas); total gasvikt: 24kg.

2. Grundlast: statisk 4500 kg (tre stolpar); 1500 kg (per stolpe); dynamisk horisontell riktning F: 2500kg; vertikal riktning (uppåt) 3500kg; vertikal riktning (nedåt) 6000 kg

3. Betongytans nivå är inte mer än 1,5 mm.

4. Installationshålet för anslutning av terminalen till primärledningen borras på plats enligt användarens behov. Materialet i terminalen är aluminiumlegering 2A12-T4O
