Vanliga problem med DC -skärm

DC -panelen är en viktig anordning för att tillhandahålla stabil DC -kraft i kraftsystemet. Det används ofta i transformatorstationer, kraftverk, industriföretag och andra platser för kontroll, skydd och signalkretsar. Följande ställs ofta frågor (FAQ) om DC -panelen och detaljerade svar:

I. Grundläggande koncept

1. Vad är en DC -panel?

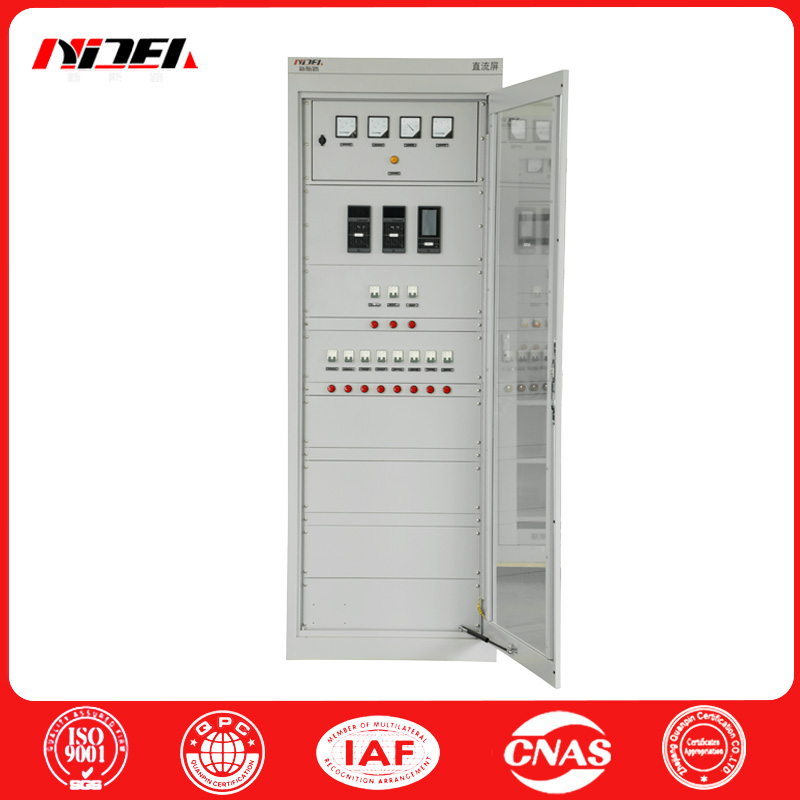

DC -panelen är en komplett uppsättning utrustning som omvandlar växelström till stabil DC -effekt och kan realisera laddning, urladdning, övervakning och skyddsfunktioner. Det består främst av likriktningsmoduler, batteripaket, övervakningssystem, mataromkopplare etc. och ger tillförlitlig likström för driftsmekanismen för högspänningsomkopplare, reläskyddsanordningar, automatiseringsutrustning etc.

2. Vad är kärnfunktionen för DC -panelen?

 Provide oavbruten strömförsörjning: När strömförsörjningen avbryts avbryts batteripaketet omedelbart för att säkerställa den normala driften av DC -belastningen (såsom brytningsdrift, skyddsanordning) och undvika utvidgningen av kraftsystemolyckor.

stabil spänningsutmatning: växelströmmen korrigeras tillLikströmgenom likriktningsmodulen och utgångsspänningen stabiliseras för att uppfylla spänningskraven för olika belastningar (vanligtvis 110V eller 220V).

 Överföring och skydd: Övervakning av batteristatus i realtid, utgångsspänning och ström, växelströmsinmatning och andra parametrar, automatiskt larm eller växlar driftsläge när avvikelser inträffar (t.ex. växling till batterimakt när växelström går förlorad).

Ii. Struktur och komponenter

1. Vilka är de viktigaste komponenterna i DC -panelen?

 Rikningsmodul: Konverterar växelström till DC -effekt. Det är kärnkraftskonverteringskomponenten på DC -panelen. Den antar vanligtvis modulär design och stöder N+1 redundant säkerhetskopiering.

 Battery Pack: Energy Storage -enhet som ger kraft när växelströmmen är av. Den vanliga typen är ventilstyrd tätad bly-syrabatteri (VRLA).

 Överföringsenhet: realiserar övervakning av olika parametrar för DC -panelen (såsom spänning, ström, batteristatus), larm och fjärrkommunikation (som Rs485, Ethernet).

 Feeder -enhet: Inkluderar DC -brytare, säkringar etc. som används för att distribuera DC -effekt till olika lastkretsar och ge kortslutning och överbelastningsskydd.

 Laddningsmodul: Tillhandahåller laddningsström för batteripaketet och justerar automatiskt laddningsläget (t.ex. konstant ström, konstant spänning) enligt batteristatusen.

2. Vilken är rollen för batteripaketet i DC -panelen?

Batteripaketet är "Backup Power Supply" på DC -panelen. När AC -ingången är normal levererar likriktningsmodulen ström och laddar batteriet samtidigt; När växelströmmen avbryts släpps batteriet omedelbart för att säkerställa kontinuerlig strömförsörjning till lasten. Dess kapacitet måste beräknas baserat på lastkraften och säkerhetskopieringstiden (till exempel "10-timmars räntekapacitet" betyder kapaciteten för batteriet som släpps vid en specifik ström i 10 timmar).

Iii. Drift och underhåll

1. Vilka parametrar ska vara uppmärksamma vid den dagliga inspektionen avFogspanel?

 AC -ingång: Är spänningen normal (t.ex. 380V ± 10%), finns det någon fasförlust, överspänning/underspänning.

 DC-utgång: Är spänningsstabilen (såsom 110V-system som vanligtvis upprätthålls vid 115-121V, 220V-systemet upprätthålls vid 230-242V) och är strömmen inom ett rimligt intervall.

 Battery Status: Enkel cellspänning (normal spänning på 12V batteri är vanligtvis 12,5-13,0V), temperatur (undvik att överskrida 35 ℃), oavsett om det finns utbuktning eller läckage.

 Modulestatus: Huruvida likriktningsmodulen fungerar normalt (indikatorstatus), om det finns överbelastning eller fellarm.

 Information om alarm: Huruvida övervakningsenheten visar onormalt larm (t.ex. AC -strömavbrott, batteriets undervolage, modulfel).

2. Vilka är batteriets underhållspunkter?

 Regulär verifiering av laddning och urladdning: Det rekommenderas att utföra den en gång om året, djup urladdning till 50% -80% av den nominella kapaciteten och sedan ladda den för att aktivera batteriets aktivitet och undvika plattsulfidering.

 Keep Clean: Rengör dammet regelbundet på batterytan och kontrollera om anslutningsterminalerna är lösa eller korroderade (du kan applicera vaselin för att förhindra rost).

 Miljöstyrning: Temperaturen på batteriets rum måste styras vid 20-25 ℃, undvika hög temperatur (hög temperatur kommer att förkorta livslängden) eller låg temperatur (låg temperatur kommer att minska kapaciteten).

 Återkommande cykel: Livet för ett ventilreglerat batteri är vanligtvis 5-8 år. Om spänningsskillnaden mellan enskilda celler är för stor (mer än 0,2V) eller kapaciteten avfaller till mindre än 80% av det nominella värdet, måste den bytas ut i tid.
